Создание и редактирование контуров. Сохранение контуров

В программе Photjshop есть ряд инструментов, реализующих максимально гибкие и точные способы определения выделенной области:

Рассмотрим, как можно выделять фрагмент изображения, используя для этих целей инструменты построения контуров.
Контуром называется любая линия или кривая, построенная с помощью инструмента “перо” . Хотя контуры и отображаются на экране, они не содержат пикселей и не выводятся на печать. Построение контура подобно рисованию кривых и линий на кальке, размещенной поверх изображения.
Контур состоит из одного или нескольких сегментов. Начало и конец каждого сегмента определяют точки привязки.

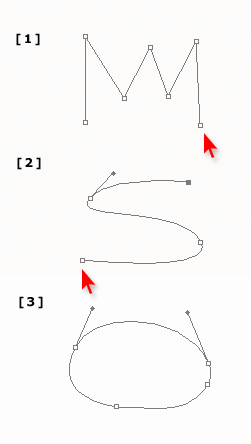

Контуры бывают:

• прямолинейные (состоящие из прямолинейных отрезков) [1];

• криволинейные (состоящие из кривых) [2]-[3];

• замкнутые (не имеющие начальной и концевой точек) [3];

• открытые (имеющие концевые точки) [2].

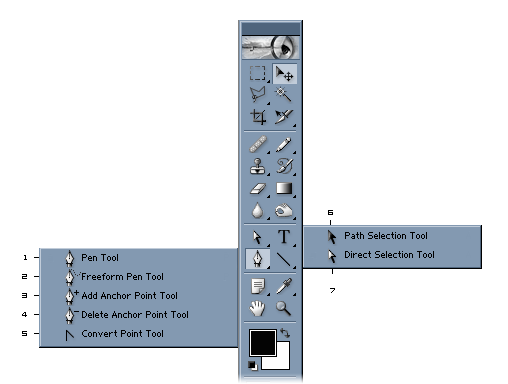

В основной панели инструментов расположены инструменты построения и редактирования контуров:

1. [1] Pen (перо)

2. [2] Freeform реп (произвольное перо)

3. [3] Anchor point tool (перо +)

4. [4] Delete anchor point tool (перо -)

5. [5] Convert point tool (угол)

6. [6] Path selection tool (выделение)

7. [7] Direct selection tool (прямое выделение)

Создадим новое изображение File (файл) -> New (новый).

Построение прямолинейных контуров

Построение прямолинейных контуров заключается в том, что концевые точки всех его сегментов (которые называются точками привязки или опорными точками) последовательно обозначаются щелчком мыши. В результате, каждя пара точек соединяется прямой линией.
В основной палитре инструментов выберем инструмент «перо»
Установим курсор в той точке, от которой мы хотим начать построение прямолинейного сегмента, и щелкнем мышью. В изображении появится точка привязки. Она останется выделенной (черной) до тех пор, пока мы не разместим следующую точку.
Щелкнем мышью в той точке, где мы хотим закончить первый прямолинейный сегмент.
Когда мы разместили вторую точку привязки, на месте первой точки остался пустой квадратик (вместо черного) - это означает, что данная точка больше не является выделенной.

Щелкая мышью, разместим оставшиеся точки привязки.

Чтобы завершить создание контура, выполним одно из двух действий:

• при создании открытого контура, щелкнем мышью на значке инструмента “перо” в палитре инструментов.

• при создании замкнутого контура подведем курсор к первой созданной нами точке привязки — в этом случае рядом с “пером” появился небольшой кружок, предупреждающий, что следующий щелчок мыши замкнет контур.

Построение криволинейных контуров

Криволинейные контуры создаются путем перемещения направляющих точек, которые определяют наклон и длину кривых.
Выберем инструмент “перо” .
Установим курсор в той точке, от которой мы хотим начать построение контура, и нажмем кнопку мыши. Таким образом будет создана первая точка привязки.
Сместим курсор в том направлении, в котором должна быть построена первая половина кривой. При смещении курсора появляется направляющая линия. Добившись нужной формы сегмента, отпустим кнопку мыши.
Сместите курсор, чтобы создать первую точку привязки. Длина и наклон направляющей линии определяют длину и наклон криволинейного сегмента.
Установим курсор в той точке, где мы хотим закончить первый криволинейный сегмент, нажмем кнопку мыши и сместите курсор таким образом, чтобы продолжить линию в нужном направлении.

Чтобы завершить создание контура, выполним одно из двух действий:

• если мы хотим создать открытый контур, щелкнем мышью на значке инструмента “перо” в палитре инструментов.

• при создании замкнутого контура подведем курсор к первой созданной нами точке привязки — в этом случае рядом с “пером” появится небольшой кружок, предупреждающий, что следующий щелчок мыши замкнет контур. Щелкнем мышью.

Чтобы удалить или добавить новую точку привязки, существуют инструменты “перо –” и “перо +”.

Как добавить новую точку привязки

Выберем в палитре инструментов инструмент “перо +” и установите курсор на контуре в том месте, где мы хотим добавить точку привязки. (При этом рядом с курсором появился знак “плюс”.).
Дальше выполним одно из следующих действий:

• чтобы добавить точку привязки без изменения формы кривой, просто щелкнем мышью;

• чтобы разместить новую точку привязки и изменить кривизну сегмента, нажмем кнопку мыши и, перемещая инструмент “перо +”, определим направляющие линии в точке привязки.

Как удалить точку привязки

Выберите в палитре инструментов инструмент “перо –” и установим курсор в той точке привязки, которую мы хотим удалить. (При этом рядом с курсором появился знак “минус”.)
Выполним одно из следующих действий:

• щелкнем мышью; в результате форма кривой изменится в соответствии с оставшимися точками привязки;

• нажмем кнопку мыши и, перемещая инструмент “перо –”, выполним настройку формы кривой.

Как заменить гладкую точку на угловую или наоборот

Выберем в палитре инструментов инструмент “угол” и установим курсор на той точке привязки, состояние которой мы хотим изменить.

Выполним одно из следующих действий:

• щелкнем мышью в гладкой точке, чтобы заменить ее на угловую точку без направляющих линий;

• если мы хотим заменить гладкую точку на угловую с направляющими линиями, нажмем кнопку мыши и слегка сместите курсор, чтобы получить направляющие линии; после этого переместим одну из направляющих точек (концевую точку направляющей линии) - направляющие линии станут независимыми;

• если мы хотим заменить угловую точку на гладкую, нажмем кнопку мыши и сместим курсор, чтобы получить направляющие линии;

• чтобы заменить угловую точку на гладкую, выровняв при этом одну направляющую линию по другой, щелкнем мышью на той направляющей точке, положение которой мы хотим сохранить неизменным.

Как изменить форму и положение контура

Чтобы переместить контур, выберем инструмент выделение и щелкнем по контуру. Сегменты контура закрасились черными точками. Теперь нажмем кнопку мышки и перетащим контур в произвольное место.
Мы можем изменять форму контура, перемещая его сегменты, точки привязки и направляющие линии. Выберем инструмент прямое выделение и щелкнем по любой точке привязки. Точка закрасилась черным цветом. Теперь нажмем кнопку мышки и перетащим точку привязки в произвольное место.
Если точка привязки принадлежит криволинейному контуру, то, после того, как мы щелкнем мышкой по точке привязки, появятся направляющие, которые мы можем перемещать, изменяя при этом форму контура.

Сохранение контуров

Вся информация о контурах содержится в палитре Paths (контуры) и сохраняется вместе с файлом при сохранении изображения.

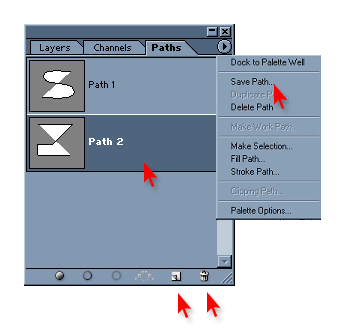

Каждый созданный контур можно сохранить под отдельным именем. Для этого щелкнем по выбранному контуру. Затем щелкнем по указателю меню в верхнем правом углу палитры. Из меню выберем Save Path (сохранить контур) и введем имя. Контур сохранен под этим именем.
Чтобы добавить информацию о новом контуре, нажмем на пиктограмму внизу палитры.
Чтобы удалить информацию о контуре, выберем его, щелкнув по нему мышкой, и нажмем на пиктограмму

Преобразование контуров в выделение

Рассмотрим, как можно преобразовать контур в выделение.

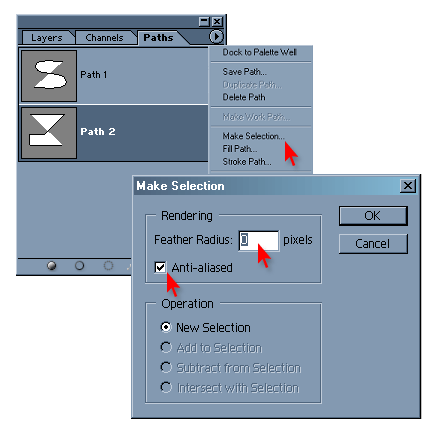

Создадим контур и в палитре Paths (контуры) выберем Make Selection (создать выделение).
Открылось диалоговое окно Make Selection (сделать выделение). Доступные опции:

• Feather Radius (радиус растушевки) – определяет, насколько построенное выделение будет размытым;

• Anti-aliased (сглаживание) – определяет, будет ли выделение шероховатым или сглаженным.

• Щелкаем по . Выделение построено.

Т.о. мы рассмотрели, как можно построить контур, переместить, преобразовать и сохранить его. И как можно преобразовать контур в выделение.
